विभिन्न घटकों (प्रतिरोध, समाई, चिप) की बढ़ती गति 20000 पीसी / एच।
पिक एंड प्लेस मशीन, चिप माउंटर सरफेस माउंटर, श्रीमती मशीन
प्रोग्रामिंग की प्रक्रिया-एसएस में मैन्युअल भागीदारी की डिग्री 15% से कम है, अधिकांश काम मशीन के सॉफ्टवेयर भाग द्वारा किया जाता है और स्वचालित रूप से पूरा हो जाता है।
पोर्डक्ट
HW-T8-80F विजन के साथ हमारा सबसे लोकप्रिय मॉडल है।HW-T8-80F 260 मिमी x 400 मिमी कार्य क्षेत्र, 50 एकल फीडर स्थिति (बैंक फीडर का उपयोग करके 120 फीडर तक) के साथ तकनीकी रूप से उन्नत सुविधाएँ प्रदान करता है जहाँ त्वरित सेटअप, संचालन में आसान और उच्च विश्वसनीयता सर्वोपरि है।
दृष्टि प्रणाली
HW-श्रृंखला विज़न पिक एंड प्लेस सिस्टम सभी ऑपरेटरों के लिए प्रोग्रामिंग के लिए आसान है, बुद्धिमान और संचालन में तेज़ है
यामाहा न्यूमेटिक फीडर और इलेक्ट्रिकल फीडर को अपनाया गया, आकार में 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी और 44 मिमी शामिल हैं।
| प्लेसमेंट प्रमुखों की संख्या | 8 (उच्च सटीकता) |
| आईसी ट्रे की संख्या | 96 |
| फीडरों की संख्या | 120 (8 मिमी फीडर के अधीन) |
| पोजिशनिंग सटीकता | 0.01 एम एम |
| बार-बार बढ़ते सटीकता | 0.05 मिमी |
| प्रतिरोध की बढ़ती गति सीमा | 20000-26000 पीसी / एच कैपेसिटेंस घटक |
| लागू घटक | रोकनेवाला, संधारित्र, चिप, दीपक मनका 0201-30 * 30 मिमी आदि। |
| पीसीबी का समर्थित अधिकतम क्षेत्र | 50*50mm--340*330mm |
| फ़ीडर | एनएक्सटीइलेक्ट्रिक फीडर, वाइब्रेटिंग फीडर, आईसी ट्रे आदि। |
| मान्यता उपकरण | मार्क कैमरा x2, फास्ट रिकग्निशन कैमरा x8, हाई-प्रिसिजन कैमरा X1 |
| लागू घटकों की अधिकतम ऊंचाई | 20 मिमी |
| मान्यता के तरीके | आठ प्रमुखों के साथ एक साथ मान्यता |
| पीसीबी संदेश मोड | तीन-चरण प्रविष्टि, बाएं से दाएं स्वचालित कनेक्शन, स्वचालित पीसीबी स्थिति |
| मार्क पोजिशनिंग | मैनुअल / स्वचालित |
| प्रोग्रामिंग विधि | पीसीबी निर्देशांक की फाइलों को मैन्युअल रूप से आयात करने के बाद स्वचालित प्रोग्रामिंग |
| नियंत्रण प्रणाली | हुआवेईगुओचुआंग 2021 नियंत्रण प्रणाली |
| XY अक्ष की अधिकतम चरण लंबाई | 423 मिमी * 734 मिमी (बाएं) 423 मिमी * 734 मिमी (दाएं) |

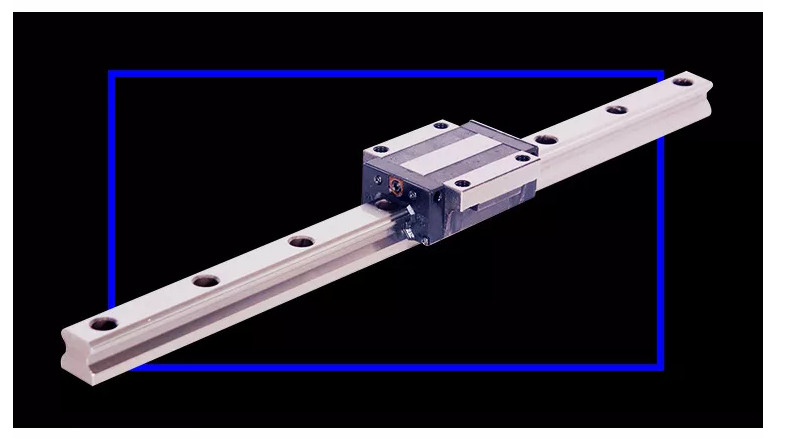

| XY अक्ष के ट्रैक | रैखिक गति गाइड + स्क्रू ड्राइवर |
| XY अक्ष का मोशन मोड | वक्र और रेखा के त्वरण और मंदी का बुद्धिमान लिंकेज, एकीकृत रैखिक इंटरपोलेशन एल्गोरिदम। |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
