छोटी श्रीमती उत्पादन लाइन / पिक एंड प्लेस मशीन GP400 / रीफ्लो ओवन, वेव सोल्डर, स्टैंसिल प्रिंटर
पोर्डक्टविवरण

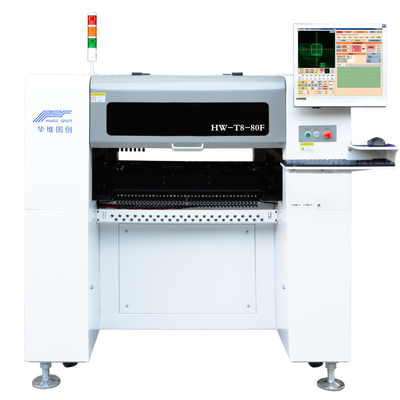

HW-T8-80F विजन के साथ हमारा सबसे लोकप्रिय मॉडल है।HW-T4-44/50F 380 मिमी x 400 मिमी कार्य क्षेत्र, 80 एकल फीडर स्थिति (बैंक फीडरों का उपयोग करके 120 फीडर तक) के साथ तकनीकी रूप से उन्नत सुविधाएँ प्रदान करता है जहाँ त्वरित सेटअप, संचालन में आसान और उच्च विश्वसनीयता सर्वोपरि है।
प्रणाली की सुविधाएँ
* लागत प्रभावी समाधान पर सबसे उन्नत उपकरणों के साथ उच्चतम गुणवत्ता
*13000 cph . तक की प्लेसमेंट दर
* 0201, 0402, एलईडी, बीजीए, क्यूएफएन सहित घटकों की एक विस्तृत श्रृंखला को सटीक रूप से रखता है ...
|
|
|
अधिकतम सर्किट बोर्ड क्षेत्र
|
400*200 मिमी
|
|
बढ़ते सिर की संख्या
|
4
|
|
Z अक्ष की अधिकतम गति सीमा
|
20 मिमी
|
|
अधिकतम बढ़ते दर
|
9,500 पीसीएस / घंटा
|
|
औसत बढ़ते दर
|
8,000 पीसीएस/घंटा
|
|
पोजिशनिंग सटीकता
|
0.01 मिमी
|
|
सक्शन नोजल की बफरिंग रेंज
|
4.5 मिमी
|
|
बिजली की आपूर्ति
|
220V/110V, 50 हर्ट्ज
|
|
संपीड़ित हवा:
|
0.6-0.7 एमपीए
|
|
औसत शक्ति
|
400 डब्ल्यू
|
|
पहचान मोड
|
फोर हेड्स सिंक्रोनाइज्ड रिकॉग्निशन
|
|
कैमरों की संख्या
|
एक मार्क कैमरा, चार हाई-स्पीड कैमरा, एक हाई-डेफिनिशन कैमरा
|
|
उत्पाद - भार
|
210KG
|
|
पीसीबी एक्सेस मोड
|
स्वचालित लेफ्ट-इन और राइट-आउट एक्सेस, लेफ्ट-राइट डिवाइस कनेक्शन फ़ंक्शन का समर्थन करता है
|
|
ट्रे की मात्रा
|
48 गैर-फीडर खिला घटकों का समर्थन किया जाता है, जिनमें से प्रत्येक बढ़ते सीमा के भीतर अपने निर्देशांक निर्दिष्ट कर सकता है।
|
|
प्रतिरोध और चिप माउंट करने के लिए जटिल गति
|
6000/सीपीएच
|
|
|
0201-40 * 40 मिमी, पिन रिक्ति 0.3 मिमी
|
|
चिप (मिलान जो इलेक्ट्रिक फीडर का समर्थन करता है 0402,0201 को माउंट कर सकता है)
|
|
फीडरों की मात्रा
|
50 पीसीएस
|
|
सर्विस मोटर
|
पैनासोनिक सर्वो मोटर
|
