120 सिंगल फीडर पोजीशन जहां त्वरित सेटअप ऑपरेशन में आसान और उच्च विश्वसनीयता सर्वोपरि है।
पोर्डक्टविवरण
HW-DSQ800-120F विजन के साथ हमारा सबसे लोकप्रिय मॉडल है।HW-DSQ800-120F 260 मिमी x 400 मिमी कार्य क्षेत्र, 120 एकल फीडर स्थिति के साथ तकनीकी रूप से उन्नत सुविधाएँ प्रदान करता है जहाँ त्वरित सेटअप, संचालन में आसान और उच्च विश्वसनीयता सर्वोपरि है।
प्रणाली की सुविधाएँ
* लागत प्रभावी समाधान पर सबसे उन्नत उपकरणों के साथ उच्चतम गुणवत्ता
* प्लेसमेंट दर 25000-26000 cph . तक
* सटीक रूप से 0201, 0402, एलईडी, बीजीए, क्यूएफएन सहित घटकों की एक विस्तृत श्रृंखला रखता है ...
हमारी दृष्टि एक ऐसा उद्यम बनने की है जो हमारी खुद की लागत प्रभावी घरेलू पिक एंड प्लेस मशीन बनाता है और हम अंतरराष्ट्रीय एकाधिकार की वर्तमान स्थिति को तोड़ने का इरादा रखते हैं।
हमने देशभक्त, व्यावहारिक, अभिनव होने के साथ-साथ समाज की सेवा करने के दर्शन को बनाए रखा है।बिक्री पर पिक एंड प्लेस मशीन के उत्पादों को न केवल घर पर छोटे और मध्यम आकार के उद्यमों द्वारा सराहा जाता है, बल्कि विदेशों में उपभोक्ताओं द्वारा भी बहुत अच्छी तरह से प्राप्त किया जाता है।
|
|
|
प्लेसमेंट प्रमुखों की संख्या
|
8 (उच्च सटीकता)
|
|
आईसी ट्रे की संख्या
|
96
|
|
फीडरों की संख्या
|
120 (8 मिमी फीडर के अधीन)
|
|
पोजिशनिंग सटीकता
|
0.01 एम एम
|
|
बार-बार बढ़ते सटीकता
|
0.02 मिमी
|
|
बढ़ते गति की सीमा
|
20000-26000 पीसी / एच
|
|
लागू घटक
|
रोकनेवाला.संधारित्र.चिप.दीपक मनका आदि।
|
|
पीसीबी का समर्थित अधिकतम क्षेत्र
|
340*560mm
|
|
फ़ीडर
|
NXT इलेक्ट्रिक फीडर, वाइब्रेटिंग फीडर, IC ट्रे आदि
|
|
मान्यता उपकरण
|
मार्क कैमरा x2, फास्ट रिकग्निशन कैमरा x8.उच्च परिशुद्धता कैमरा X1
|
|
लागू घटकों की अधिकतम ऊंचाई
|
20 मिमी
|
|
मान्यता के तरीके
|
एक साथ पहचान और आठ प्रमुखों के साथ चयन
|
|
पीसीबी संदेश मोड
|
बाएं से दाएं तीन-चरण प्रविष्टि स्वचालित कनेक्शन, स्वचालित पीसीबी पोजिशनिंग
|
|
मार्क पोजिशनिंग
|
मैनुअल / स्वचालित
|
|
प्रोग्रामिंग विधि
|
पीसीबी निर्देशांक की फाइलों को मैन्युअल रूप से आयात करने के बाद स्वचालित प्रोग्रामिंग
|
|
नियंत्रण प्रणाली
|
हुआवेईगुओचुआंग 2021 नियंत्रण प्रणाली
|
|
XY अक्ष की अधिकतम चरण लंबाई
|
423 मिमी * 734 मिमी (बाएं) 423 मिमी * 734 मिमी (दाएं)
|
|
XY अक्ष के ट्रैक
|
फोर लीनियर मोशन क्विड + फोर ग्राउंड बॉल स्क्रू
|
|
XY अक्ष का मोशन मोड
|
वक्र और रेखा के त्वरण और मंदी का बुद्धिमान संबंध, एकीकृत रैखिक प्रक्षेप एल्गोरिथ्म
|
|
कंप्यूटर को नियंत्रित करें
|
इंटेल उच्च प्रदर्शन प्रोसेसर के साथ औद्योगिक नियंत्रण कंप्यूटर
|
|
पटरियों की समायोजन विधि
|
बिजली
|
|
|
4.5 mm
|
|
Z अक्ष की अधिकतम चरण लंबाई
|
50 मिमी
|
|
घटकों के लिए कोण की सीमा
|
士180°
|
|
मोटर
|
पैनासोनिक एसी सर्वो मोटर मिनस ए6 सीरीज
|
|
चालक
|
पैनासोनिक हाई-स्पीड डीएसपी ड्राइवर
|
|
वायु आपूर्ति आवश्यकताएँ
|
तेल पानी फिल्टर,> 60L धूल फिल्टर और वायु दाब स्टेबलाइजर आदि;
|
|
नोजल की वैक्यूम आपूर्ति
|
जापानी सीकेडी वैक्यूम जनरेटर हाई-स्पीड वैक्यूम बर्स्ट फंक्शन को एकीकृत करता है
|
वायु आपूर्ति दबाव की सीमा
|
0.5-0.6एमपी
|
|
ओएस
|
विंडोज पर आधारित स्वतंत्र अनुसंधान और विकास एसएमटी इंटेलिजेंट ओएस
|
|

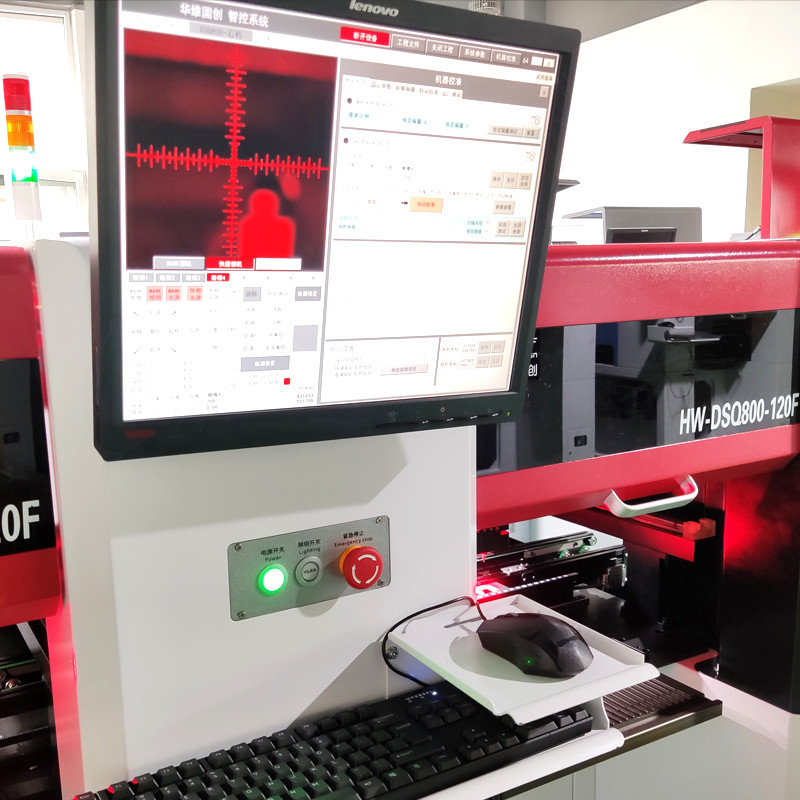

विजन डिस्प्ले
|
17 इंच का औद्योगिक नियंत्रण प्रदर्शन
|
|
|
जर्मन एलजीस टिकाऊ लचीली केबल (10 मिलियन बार)
|
|
बिजली की आपूर्ति
|
220V 50/60 हर्ट्ज
|
|
|
1500W
|
|
मशीन आयाम
|
1740*1360*1440mm
|
|
वज़न
|
1100 किग्रा
|

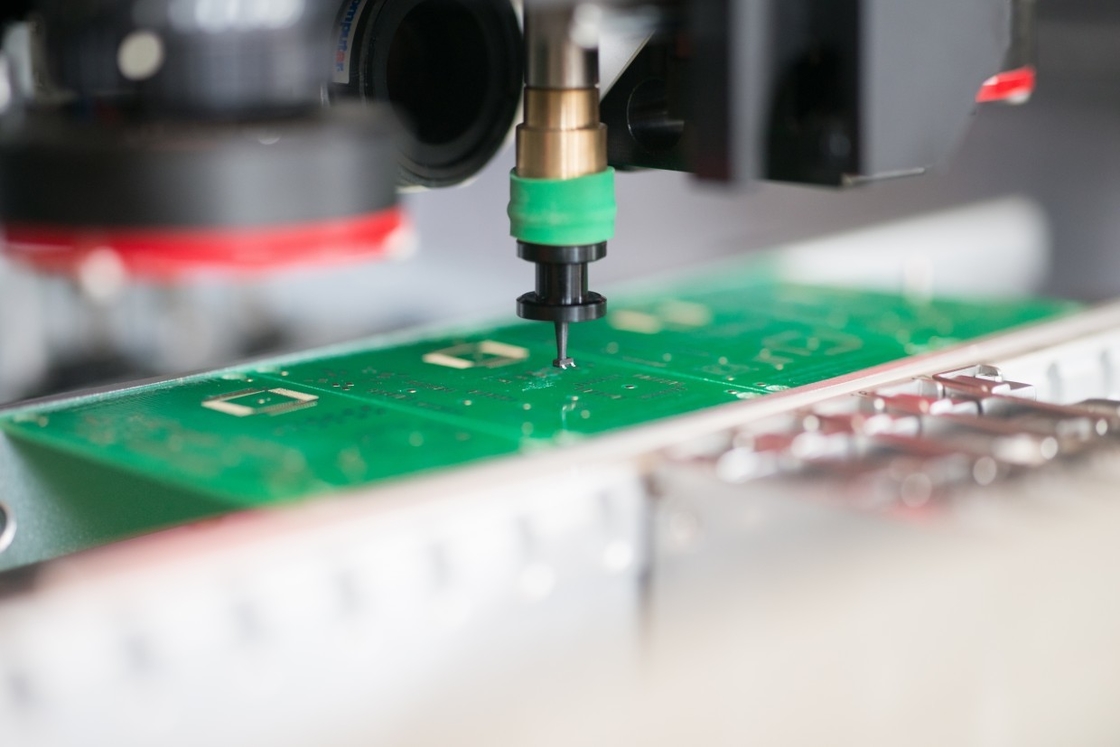

दृष्टि प्रणालीHW विज़न सिस्टम असिस्ट 0201, BGA, QFN, QFP, LED और लगभग सभी SMT घटकों की एक विस्तृत श्रृंखला के सटीक प्लेसमेंट की अनुमति देता है।
HW-श्रृंखला विज़न पिक एंड प्लेस सिस्टम सभी ऑपरेटरों के लिए प्रोग्रामिंग के लिए आसान है, बुद्धिमान और संचालन में तेज़ है
फ़ीडर
NXT विद्युत फीडर को अपनाया गया, आकार में 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी और 44 मिमी शामिल हैं।
