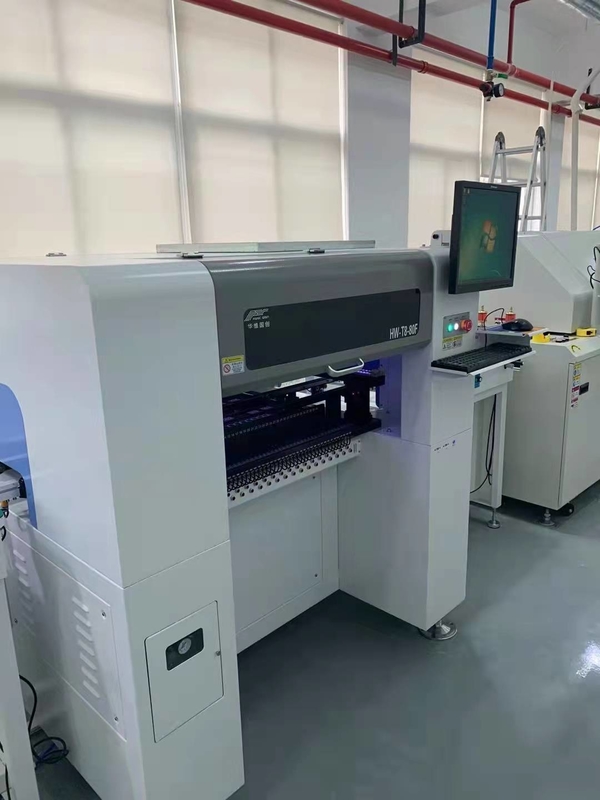

बेंचटॉप पिक एंड प्लेस मशीन GP400
कंप्यूटर नियंत्रण प्रणाली
एसएमटी प्लेसमेंट मशीन आमतौर पर कंप्यूटर मॉनीटर और माउस से लैस होती है।यह XP और विंडोज 7 का समर्थन करता है। यह मानवीय ऑपरेटिंग सिस्टम के कारण दृश्य प्रोग्रामिंग और पीसीबी फ़ाइल आयात को सक्षम बनाता है।
एस्वचालित पीसीबी लोडर
श्रीमती प्लेसमेंट मशीन स्वचालित बोर्ड लोडिंग, लक्ष्य और रखने और माउंटिंग का एहसास करने के लिए प्रिंटिंग तैयार पीसीबी बोर्ड को सीधे ट्रैक पर रख सकती है।यह मल्टी-फीडर का समर्थन करता है: अधिकतम 50 फीडर।मानक आईसी ट्रे, ट्यूब फीडर, स्टिक फीडर का आकार समायोज्य हो सकता है।
द्वारा तुल्यकालिक पहचानचारकैमरों के सेट
श्रीमती प्लेसमेंट मशीन 6 कैमरों से सुसज्जित है: एक मार्क, एक उच्च परिशुद्धता कैमरा और 4 उच्च गति वाले कैमरे।यह बढ़ते की गति और सटीकता सुनिश्चित करने के लिए 4-सिर तुल्यकालिक पहचान का एहसास कर सकता है।मानक विन्यास 16 JUKI उच्च परिशुद्धता चूषण नलिका है।
सर्वो प्रणाली
एसएमटी प्लेसमेंट मशीन 24 घंटे स्थिर माउंटिंग सुनिश्चित करने के लिए उच्च परिशुद्धता और स्थिरता के साथ पैनासोनिक, जापान से आयातित सर्वो प्रणाली से लैस है।
ज़ंजीर
यह उच्च दबाव प्रतिरोधी और पहनने के लिए प्रतिरोधी ड्रैग चेन को अपनाता है जो आयातित मशीनों में से एक के समान है।ड्रैग चेन हजारों बार प्रूफ प्रेशर सहन कर सकती है।
संकरा रास्ता
यह टीबीआई ताइवान से उच्च परिशुद्धता ट्रैक को अपनाता है जिसमें बीजीए चिप्स की सटीकता दर सुनिश्चित करने के लिए कम शोर और उच्च परिशुद्धता है।
कन्वेयर
यह एसएमटी प्लेसमेंट मशीन स्वचालित रूप से कन्वेयर से जुड़ी हो सकती है जो पीसीबी बोर्ड को मैनुअल सहायक के बिना एसएमटी रिफ्लो सोल्डरिंग मशीन तक पहुंचा सकती है, इस प्रकार श्रम लागत की बचत होती है।
तकनीकी मापदंड:
| विनिर्देश |
| फीडरों की संख्या |
50 |
| XYZ ड्राइव गाइड रेल |
उच्च-सटीक भारी-शुल्क वाली सीधी-रेखा गाइड रेल |
| कैमरों की संख्या |
6 |
| शीर्षों की संख्या |
4 |
| औसत शक्ति |
400W |
| पीसीबी बोर्ड में |
स्वचालित बोर्ड |
| मार्गदर्शक |
पेंच गाइड |
| अधिकतम बढ़ते गति |
9500 पीसी / एच |
| वास्तविक बढ़ते प्रतिरोध की औसत बढ़ते गति |
8000 पीसी / एच |
| माउंटर प्रेसिजन रेंज |
0201-40 * 40 मिमी, 0.3 मिमी पिन रिक्ति चिप्स |
| Z अक्ष में अधिकतम यात्रा क्षेत्र |
20 मिमी |
| अधिकतम सर्किट बोर्ड क्षेत्र |
400 × 200 मिमी |
| पोजिशनिंग परिशुद्धता |
0.01 एम एम |
| सक्शन नोजल की बफर रेंज |
4.5 mm |
| वज़न |
300 किलो |
| आयाम |
900*1140*900mm |
| बिजली की आपूर्ति |
220V, 50/60 हर्ट्ज या 110V |
| संपीड़ित हवा |
0.6-0.7 एमपीए |
| मोटर चलाएँ |
पैनासोनिक सर्वो मोटर |
| मोशन ड्राइव सिस्टम |
पैनासोनिक हाई-स्पीड डीएसपी ड्राइव |
| पहचान मोड |
चार सिरों की एक साथ पहचान |
| सक्शन नोजल का वैक्यूम स्रोत |
वैक्यूम ब्रेकर के साथ हाई-स्पीड ऑन-ऑफ वैक्यूम जनरेटर |
| ऑपरेटिंग सिस्टम |
फुल-ऑटोमैटिक चिप माउंटर ऑपरेटिंग सिस्टम ऑपरेटिंग सिस्टम। |
| विंडोज ऑपरेटिंग सिस्टम के आधार पर हमारे द्वारा स्वतंत्र रूप से विकसित किया गया |
| विंडोज एक्सपी का समर्थन करता है, win7 |
| तत्व कोण |
0-360 ° आंदोलन के दौरान तुल्यकालिक रोटेशन |
| एक्स/वाई ऑपरेशन मोड |
रैखिक त्वरण और मंदी लिंकेज का बुद्धिमान वक्र |
| मार्क प्वाइंट पोजिशनिंग |
पूर्ण-स्वचालित (MARK बिंदु को इच्छानुसार समायोजित किया जा सकता है) |
| बुद्धिमान अलार्म |
स्वचालित सुधार, स्वचालित भरना, कमी अलार्म खिलाना |
| प्लेट प्रवेश मोड |
एकल अनुभागों में बाएं से दाएं स्वचालित कनेक्शन |
| स्वचालित पीसीबी ट्रांसफर पोजिशनिंग / प्लंजर पोजिशनिंग, मैनुअल प्लेट फीडिंग |
| दृश्यात्मक प्रदर्शन |
17-इंच औद्योगिक नियंत्रण डिस्प्ले, 4:3, रिज़ॉल्यूशन: 1280 x1024 |
| पहचान कैमरों की संख्या |
एक मार्क रिकग्निशन कैमरा, चार क्विक-रिकग्निशन कैमरा |
| एक सटीक-पहचान कैमरा। |
| अनुकूली बढ़ते क्षेत्र |
0201 0402, 0603, 0805, 1206, डायोड, ऑडियन, एसओटी, क्यूएफपी के अनुकूल |
| 40 * 40 मिमी और पिन दूरी ≥0.3 मिमी . के भीतर |
