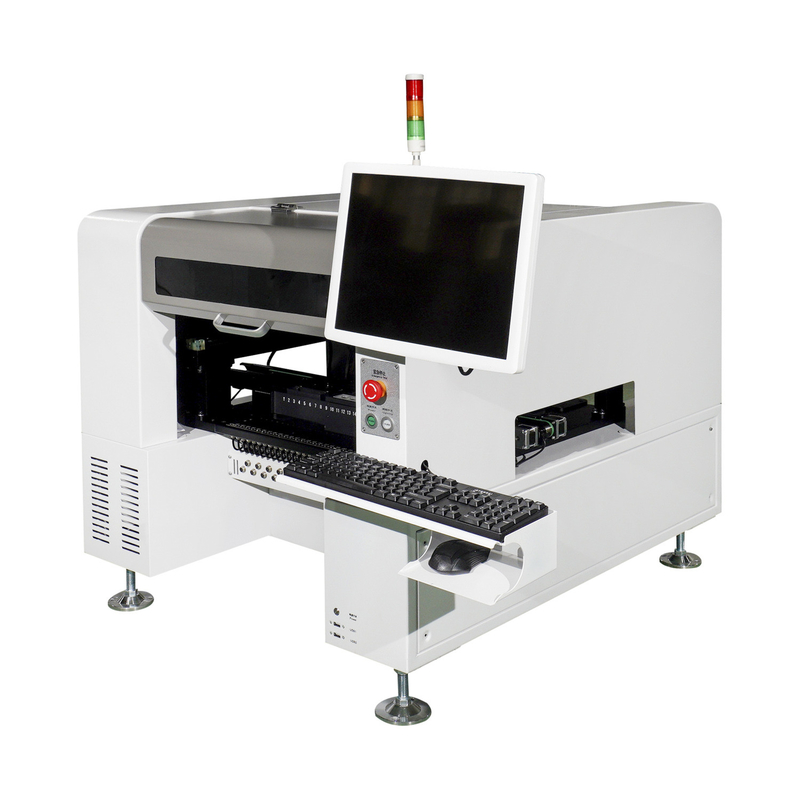

Pcb Assembly Smt Table Top Pick And Place Machine

पीसीबी असेंबली श्रीमती टेबल टॉप पिक एंड प्लेस मशीन

  • हाई लाइट

    श्रीमती टेबल टॉप पिक एंड प्लेस मशीन

    ,

    पीसीबी असेंबली टेबल टॉप पिक एंड प्लेस मशीन

    ,

    डेस्कटॉप श्रीमती पिक एंड प्लेस मशीन

  • दृष्टि बंद
    26000 पीसी / एच
  • नाम
    पीसीबी असेंबली श्रीमती टेबल टॉप पिक एंड प्लेस मशीन
  • सिर की संख्या
    8
  • फीडर की संख्या
    120
  • सॉफ़्टवेयर
    अंग्रेज़ी
  • कैमरे की संख्या
    1 1
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    HWGC
  • मॉडल संख्या
    HW-DSQ800-120F
  • न्यूनतम आदेश मात्रा
    1
  • मूल्य
    24500-24800$
  • प्रसव के समय
    8 कार्य दिवस
  • भुगतान शर्तें
    टी/टी

पीसीबी असेंबली श्रीमती टेबल टॉप पिक एंड प्लेस मशीन

सटीक, तेज और विश्वसनीय प्रदर्शन देने के लिए SMT पिक एंड प्लेस मशीन पर भरोसा करें

HWGC हाई स्पीड HW-DSQ800-120F पिक एंड प्लेस मशीन श्रीमती पीसीबी प्रोडक्शन असेंबली 0201 BGA श्रीमती aoi मशीन चिपकाई गई

स्वतंत्र बढ़ते सिर के 8 समूह - बढ़ते सिर के 8 समूह विभिन्न नलिकाओं के साथ वितरित किए जाते हैं, जो अधिक विशिष्टताओं वाले उत्पादों की बढ़ती आवश्यकताओं के लिए उपयुक्त हैं।


1) बढ़ते सिर के 8 समूह डबल बाहों का एहसास कर सकते हैं और चार सिर एक साथ उठा सकते हैं, एक ही समय में सामग्री उठा सकते हैं, पिकिंग दक्षता में काफी सुधार हुआ है।

2) बढ़ते सिर स्वतंत्र रूप से उठ सकते हैं और गिर सकते हैं, 0 से 360 डिग्री तक घूम सकते हैं, और 20 मिमी घटकों तक माउंट कर सकते हैं।

3) जेड-अक्ष घटकों की मोटाई के अनुसार स्वतंत्र रूप से बढ़ सकता है और गिर सकता है, प्रतिरोध और कैपेसिटेंस घटकों के लिए, बढ़ते सिर फ्लाई दृश्य पहचान का एहसास कर सकते हैं, उच्च घटकों को कम गति पर रखा जा सकता है।



लागू घटक
रोकनेवाला.संधारित्र.चिप.दीपक मनका आदि।
फ़ीडर
NXT इलेक्ट्रिक फीडर, वाइब्रेटिंग फीडर, आईसी ट्रे आदि
मान्यता उपकरण
मार्क कैमरा x2, फास्ट रिकग्निशन कैमरा x8।उच्च परिशुद्धता कैमरा X1
लागू घटकों की अधिकतम ऊंचाई
≤20 मिमी
मान्यता के तरीके
एक साथ पहचान और आठ प्रमुखों के साथ चुनना
पीसीबी कन्वेयर मोड
बाएं से दाएं, स्वचालित पीसीबी पोजीशनिंग से तीन चरण प्रविष्टि स्वचालित कनेक्शन
मार्क पोजिशनिंग
मैनुअल / स्वचालित
प्रोग्रामिंग विधि
पीसीबी निर्देशांक की फ़ाइलों को मैन्युअल रूप से आयात करने के बाद स्वचालित प्रोग्रामिंग
नियंत्रण प्रणाली
HuaweiGuochuang 2021 नियंत्रण प्रणाली
XY अक्ष की अधिकतम चरण लंबाई
423 मिमी * 734 मिमी (बाएं) 423 मिमी * 734 मिमी (दाएं)
मोटर
पैनासोनिक एसी सर्वो मोटर मिनस ए6 सीरीज
चालक
पैनासोनिक हाई-स्पीड डीएसपी ड्राइवर
वायु आपूर्ति आवश्यकताएँ
तेल पानी फिल्टर,> 60L धूल फिल्टर और हवा के दबाव स्टेबलाइजर आदि
दृष्टि प्रदर्शन
17 इंच औद्योगिक नियंत्रण प्रदर्शन
केबल
जर्मन एलजीस टिकाऊ लचीली केबल (10 मिलियन बार)
बिजली की आपूर्ति
220 वी 50/60 हर्ट्ज
औसत शक्ति
1500 डब्ल्यू
मशीन के आयाम
1740 * 1360 * 1440 मिमी
वज़न
1100 किग्रा





1. उत्पाद परिचय: हुआवेई गुओचुआंग एसएमटी मशीन

HuaWei GuoChuang SMT मशीन एक अत्याधुनिक सरफेस माउंट टेक्नोलॉजी मशीन है जिसे उच्च दक्षता, सटीकता और विश्वसनीयता प्रदान करने के लिए डिज़ाइन किया गया है।इसकी बेहतर गुणवत्ता और उन्नत तकनीक इसे उन इलेक्ट्रॉनिक निर्माताओं के लिए एक उत्कृष्ट विकल्प बनाती है जो अपनी उत्पादन जरूरतों को पूरा करने के लिए एक शक्तिशाली एसएमटी मशीन की तलाश में हैं।

2. मॉडल

श्रीमती मशीन उपयोगकर्ताओं के लिए विशिष्ट आवश्यकताओं के आधार पर विभिन्न मॉडलों में आती है।सबसे अधिक इस्तेमाल किए जाने वाले मॉडल में HWP350, HWP520 और HWP650 शामिल हैं।सभी मॉडलों को इलेक्ट्रॉनिक निर्माण कंपनियों की उत्पादन जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है।

3. लाभ

हुआवेई गुओचुआंग एसएमटी मशीन के बाजार में अन्य समान मशीनों की तुलना में कई फायदे हैं।इसमे शामिल है:

- उच्च परिशुद्धता और सटीकता
- संचालन में गति और दक्षता
- इलेक्ट्रॉनिक उपकरणों की एक विस्तृत श्रृंखला के साथ संगतता
- पीसीबी के विभिन्न आकारों और आकारों के प्रसंस्करण में बहुमुखी प्रतिभा
- आसान संचालन और रखरखाव के लिए उन्नत सॉफ्टवेयर
- अंशांकन और समायोजित करने में आसान
- निरंतर उपयोग के लिए टिकाऊ और भरोसेमंद

4. अनुप्रयोग

एसएमटी मशीन का व्यापक रूप से विभिन्न अनुप्रयोगों के लिए इलेक्ट्रॉनिक्स विनिर्माण उद्योगों में उपयोग किया जाता है जिनमें निम्न शामिल हैं:

- एलईडी लाइटिंग असेंबली
- इलेक्ट्रॉनिक उत्पाद असेंबली
- दूरसंचार उपकरण
- ऑटोमोटिव इलेक्ट्रॉनिक्स
- चिकित्सा उपकरण
- उपभोक्ता इलेक्ट्रॉनिक्स
- एयरोस्पेस और रक्षा

5. पीसीबी असेंबली

हुआवेई गुओचुआंग एसएमटी मशीन को पीसीबी असेंबली कार्यों की एक विस्तृत श्रृंखला को संभालने के लिए डिज़ाइन किया गया है।यह पीसीबी पर प्रतिरोधों, कैपेसिटर, आईसी और एलईडी जैसे एसएमडी घटकों की उच्च गति माउंटिंग प्रदान करता है।मशीन उच्च गुणवत्ता वाले विधानसभा परिणामों को सुनिश्चित करने के लिए घटकों की सटीक स्थिति, निरीक्षण और सोल्डरिंग की भी अनुमति देती है।

6. गुणवत्ता नियंत्रण

एसएमटी मशीन इलेक्ट्रॉनिक असेंबली की गुणवत्ता सुनिश्चित करने के लिए उन्नत निरीक्षण उपकरण जैसे एओआई और एसपीआई सिस्टम से लैस है।असेंबली प्रक्रिया के दौरान वास्तविक समय की निगरानी और स्वचालित त्रुटि का पता लगाने के लिए मशीन में एक अंतर्निहित कैमरा सिस्टम भी है।





सामान्य प्रश्न

प्रश्न: प्रशिक्षण कैसा है?
ए: हमारी मशीनें खरीदने के बाद, आपके इंजीनियर हमारी कंपनी में जा सकते हैं या इसे संचालित करना इतना आसान है।हमारे पास ते के लिए अंग्रेजी उपयोगकर्ता पुस्तिका और गाइड वीडियो हैआपको मशीन का उपयोग कैसे करना है।उपयोगकर्ता पुस्तिका मशीन के साथ एक साथ आएगी।

प्रश्न: क्या इन मशीनों का उपयोग करना कठिन है?
ए: नहीं, मुश्किल नहीं है हमारे पिछले ग्राहकों के लिए, मशीनों को संचालित करने के लिए सीखने के लिए अधिकतम 2 दिन पर्याप्त हैं।

प्रश्न: क्या आपकी मशीनों में गुणवत्ता प्रमाणपत्र है?
ए: हमारी सभी मशीनें सीई प्रमाणपत्र, आईएसओ 14001 (बीसीसी), आईएसओ 9 001 (आईक्यूएनईटी) पास कर चुकी हैं और उनके पास खुद का पैटन है।
