श्रीमती पिक एंड प्लेस मशीनरी की शक्ति का अनुभव करें और असेंबली प्रक्रिया को सुव्यवस्थित करें
HWGC हाई स्पीड HW-DSQ800-120F पिक एंड प्लेस मशीन श्रीमती पीसीबी प्रोडक्शन असेंबली 0201 BGA श्रीमती aoi मशीन चिपकाई गई

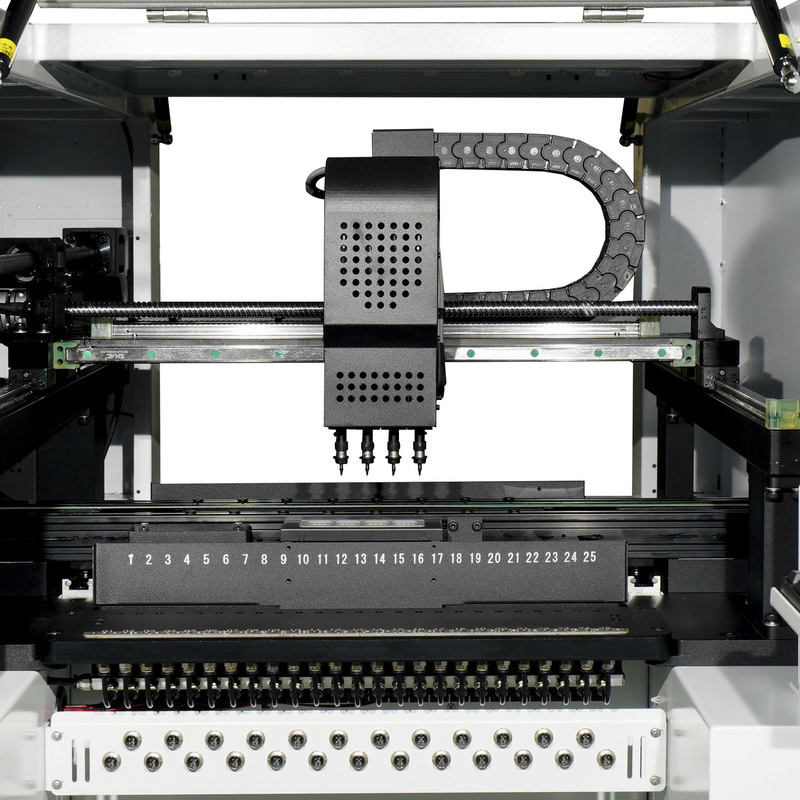

स्वतंत्र बढ़ते सिर के 8 समूह - बढ़ते सिर के 8 समूह विभिन्न नलिकाओं के साथ वितरित किए जाते हैं, जो अधिक विशिष्टताओं वाले उत्पादों की बढ़ती आवश्यकताओं के लिए उपयुक्त हैं।
1) बढ़ते सिर के 8 समूह डबल बाहों का एहसास कर सकते हैं और चार सिर एक साथ उठा सकते हैं, एक ही समय में सामग्री उठा सकते हैं, पिकिंग दक्षता में काफी सुधार हुआ है।
2) बढ़ते सिर स्वतंत्र रूप से उठ सकते हैं और गिर सकते हैं, 0 से 360 डिग्री तक घूम सकते हैं, और 20 मिमी घटकों तक माउंट कर सकते हैं।
3) जेड-अक्ष घटकों की मोटाई के अनुसार स्वतंत्र रूप से बढ़ सकता है और गिर सकता है, प्रतिरोध और कैपेसिटेंस घटकों के लिए, बढ़ते सिर फ्लाई दृश्य पहचान का एहसास कर सकते हैं, उच्च घटकों को कम गति पर रखा जा सकता है।
अर्द्ध स्वचालित पीईटी बोतल उड़ाने वाली मशीन बोतल बनाने की मशीन बोतल मोल्डिंग मशीन पीईटी बोतल बनाने की मशीन सभी आकारों में पीईटी प्लास्टिक के कंटेनर और बोतलों के उत्पादन के लिए उपयुक्त है।
|
लागू घटक
|
रोकनेवाला.संधारित्र.चिप.दीपक मनका आदि।
|
|
पीसीबी का अधिकतम क्षेत्र समर्थित
|
340 * 560 मिमी
|
|
फ़ीडर
|
NXT इलेक्ट्रिक फीडर, वाइब्रेटिंग फीडर, आईसी ट्रे आदि
|
|
मान्यता उपकरण
|
मार्क कैमरा x2, फास्ट रिकग्निशन कैमरा x8।उच्च परिशुद्धता कैमरा X1
|
|
लागू घटकों की अधिकतम ऊंचाई
|
≤20 मिमी
|
|
मान्यता के तरीके
|
एक साथ पहचान और आठ प्रमुखों के साथ चुनना
|
|
पीसीबी कन्वेयर मोड
|
बाएं से दाएं, स्वचालित पीसीबी पोजीशनिंग से तीन चरण प्रविष्टि स्वचालित कनेक्शन
|
|
मार्क पोजिशनिंग
|
मैनुअल / स्वचालित
|
|
प्रोग्रामिंग विधि
|
पीसीबी निर्देशांक की फ़ाइलों को मैन्युअल रूप से आयात करने के बाद स्वचालित प्रोग्रामिंग
|
|
नियंत्रण प्रणाली
|
HuaweiGuochuang 2021 नियंत्रण प्रणाली
|
|
XY अक्ष की अधिकतम चरण लंबाई
|
423 मिमी * 734 मिमी (बाएं) 423 मिमी * 734 मिमी (दाएं)
|
|
पटरियों की समायोजन विधि
|
इलेक्ट्रिक
|
|
|
4.5 mm
|
|
Z अक्ष की अधिकतम चरण लंबाई
|
50 मिमी
|
|
घटकों के लिए कोण की सीमा
|
士180°
|
|
मोटर
|
पैनासोनिक एसी सर्वो मोटर मिनस ए6 सीरीज
|
|
चालक
|
पैनासोनिक हाई-स्पीड डीएसपी ड्राइवर
|
|
वायु आपूर्ति आवश्यकताएँ
|
तेल पानी फिल्टर,> 60L धूल फिल्टर और हवा के दबाव स्टेबलाइजर आदि
|
|
दृष्टि प्रदर्शन
|
17 इंच औद्योगिक नियंत्रण प्रदर्शन
|
|
|
जर्मन एलजीस टिकाऊ लचीली केबल (10 मिलियन बार)
|
|
बिजली की आपूर्ति
|
220 वी 50/60 हर्ट्ज
|
|
|
1500 डब्ल्यू
|
|
मशीन के आयाम
|
1740 * 1360 * 1440 मिमी
|
|
वज़न
|
1100 किग्रा
|
1. अनुप्रयोग
एसएमटी मशीन का व्यापक रूप से विभिन्न अनुप्रयोगों के लिए इलेक्ट्रॉनिक्स विनिर्माण उद्योगों में उपयोग किया जाता है जिनमें निम्न शामिल हैं:
- एलईडी लाइटिंग असेंबली
- इलेक्ट्रॉनिक उत्पाद असेंबली
- दूरसंचार उपकरण
- ऑटोमोटिव इलेक्ट्रॉनिक्स
- चिकित्सा उपकरण
- उपभोक्ता इलेक्ट्रॉनिक्स
- एयरोस्पेस और रक्षा
2. पीसीबी असेंबली
हुआवेई गुओचुआंग एसएमटी मशीन को पीसीबी असेंबली कार्यों की एक विस्तृत श्रृंखला को संभालने के लिए डिज़ाइन किया गया है।यह पीसीबी पर प्रतिरोधों, कैपेसिटर, आईसी और एलईडी जैसे एसएमडी घटकों की उच्च गति माउंटिंग प्रदान करता है।मशीन उच्च गुणवत्ता वाले विधानसभा परिणामों को सुनिश्चित करने के लिए घटकों की सटीक स्थिति, निरीक्षण और सोल्डरिंग की भी अनुमति देती है।
3. गुणवत्ता नियंत्रण
एसएमटी मशीन इलेक्ट्रॉनिक असेंबली की गुणवत्ता सुनिश्चित करने के लिए उन्नत निरीक्षण उपकरण जैसे एओआई और एसपीआई सिस्टम से लैस है।असेंबली प्रक्रिया के दौरान वास्तविक समय की निगरानी और स्वचालित त्रुटि का पता लगाने के लिए मशीन में एक अंतर्निहित कैमरा सिस्टम भी है।
4. उत्पादकता
हुआवेई गुओचुआंग एसएमटी मशीन को इलेक्ट्रॉनिक निर्माताओं के लिए उच्च उत्पादकता प्राप्त करने के लिए डिज़ाइन किया गया है।यह 30000CPH तक की प्लेसमेंट गति प्राप्त कर सकता है, डाउनटाइम को कम कर सकता है और उत्पादन को अधिकतम कर सकता है।इसके अतिरिक्त, मशीन की उच्च सटीकता और सटीकता असेंबली प्रक्रिया के दौरान लगातार और विश्वसनीय परिणाम देती है।
5. ऊर्जा दक्षता
SMT मशीन ऊर्जा कुशल है, जिसे ऊर्जा उपयोग को बचाने और कार्बन उत्सर्जन को कम करने के लिए डिज़ाइन किया गया है।यह ऊर्जा-बचत तकनीक से लैस है, जैसे निष्क्रिय उपकरणों के लिए स्वचालित बिजली बंद, मशीन के जीवनकाल को बढ़ाते हुए ऊर्जा की खपत को कम करना।
6. रखरखाव
एसएमटी मशीन का रख-रखाव आसान है, इसके बेहतर डिजाइन और उत्कृष्ट यूजर इंटरफेस के लिए धन्यवाद।मशीन में एक स्व-निदान कार्य और स्वचालित अंशांकन है, जिससे समस्याओं का पता लगाना और उन्हें जल्दी ठीक करना आसान हो जाता है।इसके अतिरिक्त, मशीन का सॉफ़्टवेयर स्वचालित रूप से अपडेट होता है, यह सुनिश्चित करता है कि यह हमेशा उपलब्ध नवीनतम प्रोग्रामिंग का उपयोग करता है।
सामान्य प्रश्न
प्रश्न: प्रशिक्षण कैसा है?
ए: हमारी मशीनें खरीदने के बाद, आपके इंजीनियर हमारी कंपनी में जा सकते हैं या इसे संचालित करना इतना आसान है।हमारे पास ते के लिए अंग्रेजी उपयोगकर्ता पुस्तिका और गाइड वीडियो हैआपको मशीन का उपयोग कैसे करना है।उपयोगकर्ता पुस्तिका मशीन के साथ एक साथ आएगी।
प्रश्न: क्या इन मशीनों का उपयोग करना कठिन है?
ए: नहीं, मुश्किल नहीं है हमारे पिछले ग्राहकों के लिए, मशीनों को संचालित करने के लिए सीखने के लिए अधिकतम 2 दिन पर्याप्त हैं।
प्रश्न: क्या आपकी मशीनों में गुणवत्ता प्रमाणपत्र है?
ए: हमारी सभी मशीनें सीई प्रमाणपत्र, आईएसओ 14001 (बीसीसी), आईएसओ 9 001 (आईक्यूएनईटी) पास कर चुकी हैं और उनके पास खुद का पैटन है।
