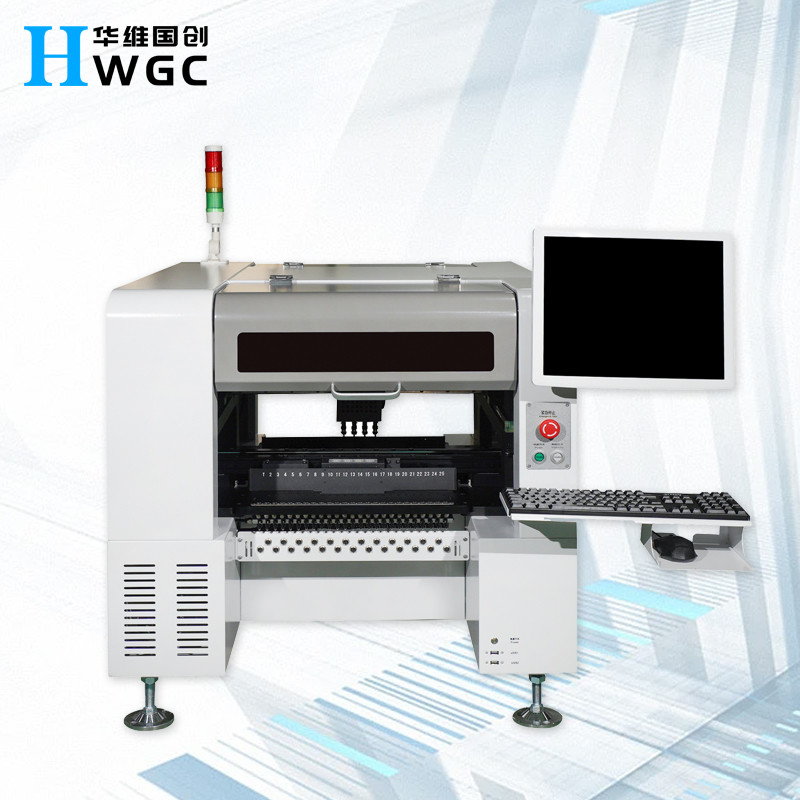

4-हेड 44-पोजिशन पिक-एंड-प्लेस बीजीए डेस्कटॉप मशीन वहनीय मूल्य पर।
एक छोटा सा स्टूडियो बनाने के लिए पैच मशीन का उपयोग कैसे करें लागत कितनी है?
एक पिक एंड प्लेस मशीन, जिसे SMT (सरफेस माउंट टेक्नोलॉजी) पिक एंड प्लेस मशीन के रूप में भी जाना जाता है, किसी भी छोटे पैमाने की इलेक्ट्रॉनिक्स कार्यशाला में एक आवश्यक उपकरण है।यह मशीन आपको मुद्रित सर्किट बोर्डों (पीसीबी) पर छोटे इलेक्ट्रॉनिक घटकों को तेज़ी से और सटीक रूप से रखने की अनुमति देती है।
पिक एंड प्लेस मशीन के साथ एक छोटे पैमाने की इलेक्ट्रॉनिक्स कार्यशाला स्थापित करने की लागत मशीन की गुणवत्ता और आपकी आवश्यकताओं पर निर्भर करेगी।एंट्री-लेवल पिक एंड प्लेस मशीनों की कीमत $5,000 से $10,000 के बीच हो सकती है, जबकि अधिक उन्नत मशीनों की कीमत $50,000 तक हो सकती है।
पिक एंड प्लेस मशीन के अलावा, आरंभ करने के लिए आपको कुछ अन्य उपकरणों और आपूर्तियों की भी आवश्यकता होगी।इनमें शामिल हो सकते हैं:
- एक सोल्डरिंग आयरन - $50 से $100
- मिलाप - $10 से $50
- फ्लक्स - $5 से $20
- पीसीबी - $5 से $20 प्रत्येक
- इलेक्ट्रॉनिक घटक - आपकी परियोजना के आधार पर भिन्न होते हैं
कुल मिलाकर, आप $6,000 से $60,000 तक कहीं भी खर्च करने की उम्मीद कर सकते हैं, एक पिक एंड प्लेस मशीन के साथ एक छोटे पैमाने पर इलेक्ट्रॉनिक्स वर्कशॉप स्थापित कर सकते हैं।हालाँकि, सावधानीपूर्वक योजना और ठोस व्यवसाय योजना के साथ, आप अपनी कार्यशाला को लाभदायक व्यवसाय में बदल सकते हैं।
यह एक छोटा स्टूडियो बनाने के लिए पैच मशीन का उपयोग कैसे करें का उत्तर है कि लागत कितनी है ??सवाल।बीजिंग हुआवेई गुओचुआंग इलेक्ट्रॉनिक प्रौद्योगिकी कं, लिमिटेड पर आपका ध्यान देने के लिए धन्यवाद, हम एक उच्च गुणवत्ता वाले एसएमटी उपकरण आपूर्तिकर्ता हैं, OEM, ODM, स्रोत निर्माताओं को विश्वसनीय बना सकते हैं, हम एक वैश्विक एजेंट की तलाश कर रहे हैं, हमारी संपर्क जानकारी: 15010550359 झाई 15931673319 लियू.
,
|
प्लेसमेंट प्रमुखों की संख्या
|
4 (उच्च सटीकता)
|
|
आईसी ट्रे की संख्या
|
48
|
|
फीडरों की संख्या
|
50/44 (8 मिमी फीडर के अधीन)
|
|
पोजिशनिंग सटीकता
|
0.01 एम एम
|
|
बार-बार बढ़ते सटीकता
|
0.05 मिमी
|
|
प्रतिरोध की बढ़ती गति सीमा
|
5000-8000 पीसी / एच कैपेसिटेंस घटक
|
|
लागू घटक
|
रोकनेवाला, संधारित्र, चिप, दीपक मनका 0201-30 * 30 मिमी आदि।
|
|
पीसीबी का अधिकतम क्षेत्र समर्थित
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
फ़ीडर
|
बिजली फीडर, वायवीय फीडर, हिल फीडर, आईसी ट्रे आदि।
|
|
मान्यता उपकरण
|
मार्क कैमरा X1, तेज पहचान कैमरा x4, उच्च परिशुद्धता कैमरा X1
|
|
लागू घटकों की अधिकतम ऊंचाई
|
≤7 मिमी
|
|
पीसीबी कन्वेयर मोड
|
तीन चरण प्रविष्टि, बाएं से दाएं स्वचालित कनेक्शन, स्वचालित पीसीबी पोजीशनिंग
|
|
मार्क पोजिशनिंग
|
मैनुअल / स्वचालित
|
|
प्रोग्रामिंग विधि
|
पीसीबी निर्देशांक की फ़ाइलों को मैन्युअल रूप से आयात करने के बाद स्वचालित प्रोग्रामिंग
|
|
नियंत्रण प्रणाली
|
हुआवेई गुओचुआंग नियंत्रण प्रणाली
|
|
XY अक्ष की अधिकतम चरण लंबाई
|
629 मिमी * 679 मिमी
|
|
XY एक्सिस के ट्रैक
|
रैखिक गति गाइड + स्क्रू ड्राइवर
|
|
XY एक्सिस का मोशन मोड
|
वक्र और रेखा के त्वरण और मंदी का बुद्धिमान संबंध, एकीकृत रैखिक इंटरपोलेशन एल्गोरिदम।
|
|
नियंत्रण कंप्यूटर
|
इंटेल उच्च प्रदर्शन प्रोसेसर के साथ औद्योगिक नियंत्रण कंप्यूटर
|
|
पटरियों की समायोजन विधि
|
इलेक्ट्रिक
|
|
नोजल बफर की रेंज
|
4.5 mm
|
|
Z अक्ष की अधिकतम चरण लंबाई
|
20 मिमी
|
|
घटकों के लिए कोण की सीमा
|
± 180 डिग्री
|
|
मोटर
|
एसी सर्वो मोटर श्रृंखला
|
|
चालक
|
उच्च गति डीएसपी चालक
|
|
वायु आपूर्ति आवश्यकताएँ
|
तेल पानी फिल्टर, ≥ 50L, धूल फिल्टर और हवा के दबाव स्टेबलाइजर आदि।
|
|
नोजल की वैक्यूम आपूर्ति
|
उच्च गति वाले वैक्यूम फट समारोह को एकीकृत करने वाला वैक्यूम जनरेटर
|
|
वायु आपूर्ति दबाव की सीमा
|
0.5-0.7 एमपीए
|
|
ओएस
|
विंडोज पर आधारित स्वतंत्र अनुसंधान और विकास एसएमटी इंटेलिजेंट ओएस
|
|
पीसीबी की आवश्यकता है
|
स्वचालित मोड में 3-5 मिमी प्रक्रिया बढ़त
|
|
दृष्टि प्रदर्शन
|
17 इंच औद्योगिक नियंत्रण प्रदर्शन
|
|
केबल
|
टिकाऊ लचीला केबल (10 मिलियन बार)
|
|
बिजली की आपूर्ति
|
220 वी 50/60 हर्ट्ज
|
|
औसत शक्ति
|
600 डब्ल्यू
|
|
मशीन के आयाम
|
डेस्क मशीन 1140 * 900 * 900 मिमी
लंबवत मशीन 900 * 1140 * 1340 मिमी
|
|
वज़न
|
(डेस्क मशीन) 210 किग्रा (ऊर्ध्वाधर मशीन) 280 किग्रा
|
