13000CPH Automatic PCB Printing Machine HWGC Led Lights Assembly Machine

13000CPH स्वचालित पीसीबी प्रिंटिंग मशीन HWGC एलईडी लाइट्स असेंबली मशीन

उत्पाद - श्रीमती बढ़ते मशीन
  • हाई लाइट

    13000CPH स्वचालित पीसीबी प्रिंटिंग मशीन

    ,

    OEM स्वचालित पीसीबी प्रिंटिंग मशीन

    ,

    HWGC एलईडी लाइट्स असेंबली मशीन

  • प्लेसमेंट दर
    13000सीपीएच
  • Max no. अधिकतम संख्या of Feeders (8mm tape) फीडरों की (8 मिमी टेप)
    50 टेप फीडर तक
  • सबसे छोटा घटक क्षमता
    0201
  • थरथानेवाला फीडर
    ढीला, ट्यूब, छड़ी (आवृत्ति और आयाम नियंत्रण)
  • नियंत्रण प्रणाली
    नियंत्रण प्रणाली
  • XY अक्ष की अधिकतम चरण लंबाई
    XY अक्ष की अधिकतम चरण लंबाई
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    HWGC
  • प्रमाणन
    CE
  • मॉडल संख्या
    HW-T8-72F
  • न्यूनतम आदेश मात्रा
    1
  • मूल्य
    usd+15000+pieces
  • पैकेजिंग विवरण
    लकड़ी के पैकेज का निर्यात करें
  • प्रसव के समय
    5-8 कार्य दिवस
  • भुगतान शर्तें
    टी/टी
  • आपूर्ति की क्षमता
    50+टुकड़े+माह

13000CPH स्वचालित पीसीबी प्रिंटिंग मशीन HWGC एलईडी लाइट्स असेंबली मशीन

  • 13000CPH Automatic PCB Printing Machine HWGC Led Lights Assembly Machine
मूल्य प्राप्त करें अब से संपर्क करें

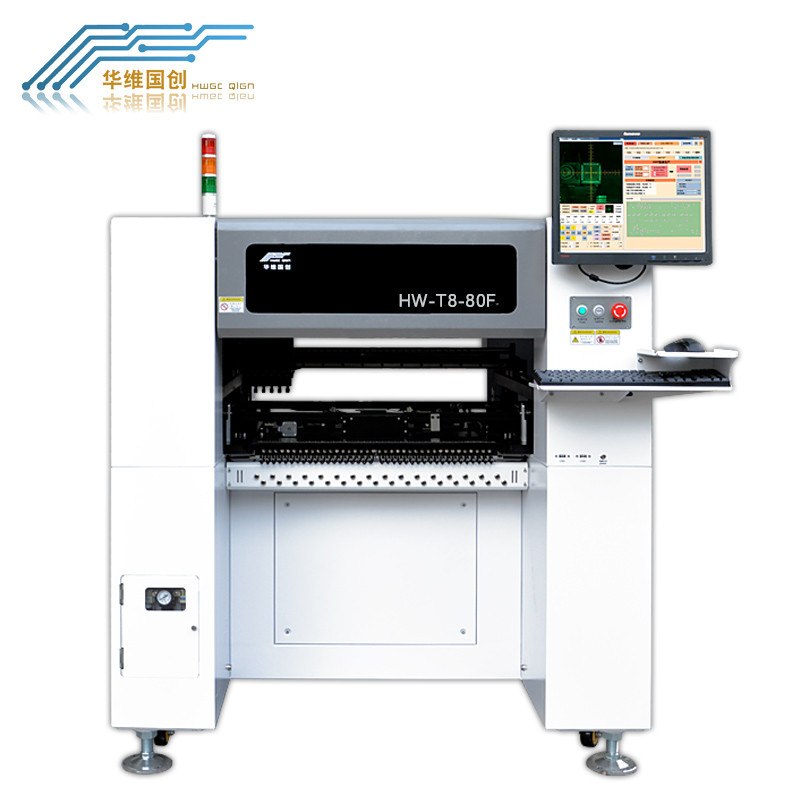

porduct विवरण HW-T8-80F विजन के साथ हमारा सबसे लोकप्रिय मॉडल है।

पिक एंड प्लेस मशीन, चिप माउंटर सरफेस माउंटर, श्रीमती मशीन



HW-T8-80F विजन के साथ हमारा सबसे लोकप्रिय मॉडल है।HW-T8-80F 260 मिमी x 400 मिमी कार्य क्षेत्र, 50 एकल फीडर स्थिति (बैंक फीडर का उपयोग करके 120 फीडर तक) के साथ तकनीकी रूप से उन्नत सुविधाएँ प्रदान करता है जहाँ त्वरित सेटअप, संचालन में आसान और उच्च विश्वसनीयता सर्वोपरि है।




हमारे फायदे
1. 120 पीसी सामग्री स्टेशन - विभिन्न सामग्रियों और उत्पाद के विभिन्न विनिर्देशों और पैकेजों की बढ़ती आवश्यकताओं को पूरा कर सकते हैं।

1) 120 पीसी 8 मिमी सामग्री स्टेशन एनएक्सटी इलेक्ट्रिक फीडर, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी और 44 मिमी एनएक्सटी इलेक्ट्रिक फीडर, कंपन फीडर और आईसी ट्रे का समर्थन करते हैं।
2) NXT इलेक्ट्रिक प्लेटफॉर्म स्पेसिफिकेशन: 8mm-44mm NXT इलेक्ट्रिक फीडर, इलेक्ट्रिक फीडर स्टेबल फीडिंग, हाई प्रिसिजन, लॉन्ग सर्विस लाइफ।

2. स्वतंत्र माउंटिंग हेड्स के 8 समूह - माउंटिंग हेड्स के 8 समूहों को अलग-अलग नोजल के साथ वितरित किया जाता है, जो अधिक विशिष्टताओं वाले उत्पादों की माउंटिंग आवश्यकताओं के लिए उपयुक्त होते हैं।

1) बढ़ते सिर के 8 समूह डबल हथियारों का एहसास कर सकते हैं और चार सिर एक साथ उठाते हैं, एक ही समय में सामग्री उठाते हैं, पिकिंग दक्षता में काफी सुधार होता है।
2) बढ़ते सिर स्वतंत्र रूप से उठ और गिर सकते हैं, 0 से 360 डिग्री तक घूम सकते हैं, और 20 मिमी घटकों तक माउंट कर सकते हैं।
3) जेड-अक्ष घटकों की मोटाई के अनुसार स्वतंत्र रूप से बढ़ और गिर सकता है, प्रतिरोध और समाई घटकों के लिए, बढ़ते सिर फ्लाई दृश्य पहचान का एहसास कर सकते हैं, उच्च घटकों को कम गति पर रखा जा सकता है।
4) यह विभिन्न आकारों के घटकों, विभिन्न विशिष्टताओं और विभिन्न पैकेजों की आवश्यकताओं को पूरा कर सकता है, विविधता प्राप्त कर सकता है, एक बार प्लेसमेंट कर सकता है।

3. व्यापक दक्षता 20000 पीसी / एच है, और अधिकतम दक्षता 26000 पीसी / एच है।

1) विभिन्न घटकों (प्रतिरोध, समाई, चिप) की बढ़ती गति 20000 पीसी / एच।
2) केवल समाई या प्रतिरोध या एलईडी लैंप बढ़ते गति 26000 पीसी / एच है।

4. 8 पीसी हाई-स्पीड कैमरे, 2 पीसी हाई-डेफिनिशन कैमरे - विभिन्न घटकों की दृश्य पहचान आवश्यकताओं को पूरा करने के लिए।

1) हाई-स्पीड कैमरा 10 मिमी से कम व्यास वाले घटकों की दृश्य पहचान को पूरा कर सकता है, जिसमें प्रतिरोध, समाई, दीपक मनका, ट्रांजिस्टर, डायोड, आदि शामिल हैं।
2) हाई डेफिनिशन कैमरा 35 मिमी से कम व्यास वाले घटकों की दृश्य पहचान को पूरा कर सकता है, जिसमें मुख्य रूप से चिप्स, पिन, मॉड्यूल आदि शामिल हैं।

5. 0201 से ऊपर प्रतिरोध और समाई, 0.3 मिमी पिन चिप।

1) 0201 घटकों की बढ़ती आवश्यकताओं को पूरा करने के लिए इलेक्ट्रिक फीडर का उपयोग करें।
2) सटीक दृष्टि वाला हाई डेफिनिशन कैमरा क्यूपीएफ, बीजीए, क्यूएफपी इत्यादि की चिप माउंटिंग आवश्यकताओं को पूरा कर सकता है।

6. पीसीबी 3 मिमी से कम मोटाई के साथ, 340 * 560 मिमी।

1) 1 मिमी-3 मिमी की मोटाई के साथ पीसीबी का समर्थन करें।
2) 50 मिमी की न्यूनतम चौड़ाई, 560 मिमी पीसीबी की अधिकतम चौड़ाई, 340 मिमी पीसीबी की लंबाई का समर्थन करें।



प्लेसमेंट दर 13000सीपीएच
शुद्धता ± .001" (0.02 मिमी)
वोल्टेज 220एसी
वज़न 800 किलो
गारंटी 1 साल
समर्थन वीडियो समर्थन
यूआई Windows®-आधारित सॉफ़्टवेयर का उपयोग करके अपनी कक्षा में सबसे अच्छा GUI (ग्राफ़िकल यूज़र इंटरफ़ेस) मिनटों में प्रोग्रामिंग की अनुमति देता है
अधिकतम संख्याफीडरों की (8 मिमी टेप) अधिकतम संख्याफीडरों की (8 मिमी टेप)
अधिकतम बोर्ड आकार 260mmX400mm
सबसे छोटा घटक क्षमता 201
दृष्टि प्रणाली एचडब्ल्यूजीसी विजन
थरथानेवाला फीडर ढीला, ट्यूब, छड़ी (आवृत्ति और आयाम नियंत्रण)




दृष्टि प्रणाली

HW-श्रृंखला विज़न पिक एंड प्लेस सिस्टम सभी ऑपरेटरों के लिए प्रोग्रामिंग के लिए आसान है, बुद्धिमान और संचालन में तेज़ है



फ़ीडर

यामाहा न्यूमेटिक फीडर और इलेक्ट्रिकल फीडर को अपनाया गया, आकार में 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी और 44 मिमी शामिल हैं।



प्रणाली की सुविधाएँ



* लागत प्रभावी समाधान पर सबसे उन्नत उपकरणों के साथ उच्चतम गुणवत्ता

* 7000 cph . तक प्लेसमेंट दर

* सटीक रूप से 0201, 0402, एलईडी, बीजीए, क्यूएफएन सहित घटकों की एक विस्तृत श्रृंखला रखता है ...




अवयवHW विज़न सिस्टम असिस्ट 0201, BGA, QFN, QFP, LED और लगभग सभी SMT घटकों की एक विस्तृत श्रृंखला के सटीक प्लेसमेंट की अनुमति देता है।
