हाई-स्पीड कैमरा 10 मिमी . से कम व्यास वाले घटकों की दृश्य पहचान को पूरा कर सकता है

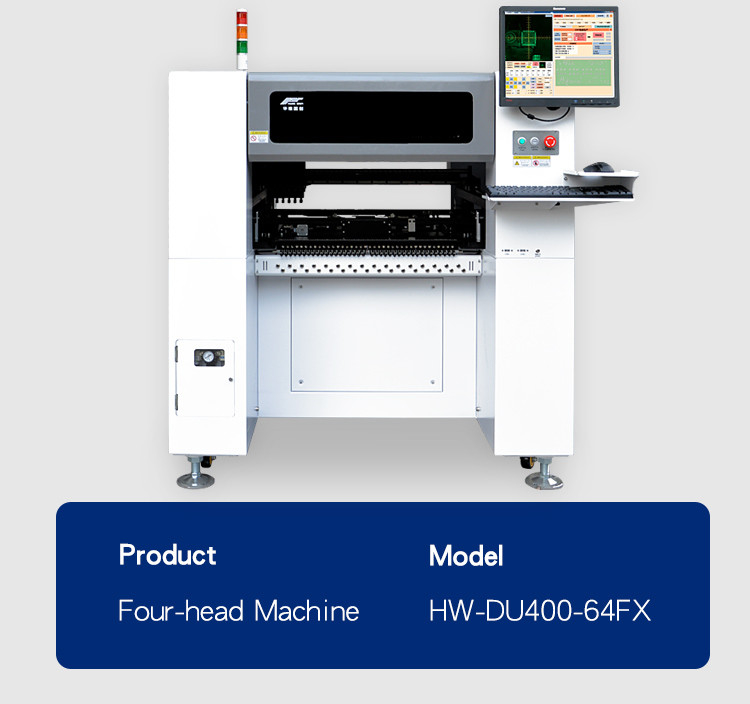

HW-DU400-64F विजन के साथ हमारा सबसे लोकप्रिय मॉडल है।HW-DU400-64F 360mm x 600mm कार्य क्षेत्र, 64 सिंगल फीडर पोजीशन (बैंक फीडर का उपयोग करके 120 फीडर तक) के साथ तकनीकी रूप से उन्नत सुविधाएँ प्रदान करता है जहाँ त्वरित सेटअप, संचालन में आसान और उच्च विश्वसनीयता सर्वोपरि है।
प्रणाली की सुविधाएँ
* लागत प्रभावी समाधान पर सबसे उन्नत उपकरणों के साथ उच्चतम गुणवत्ता
* 10000 cph . तक की प्लेसमेंट दरें
* सटीक रूप से 0201, 0402, एलईडी, बीजीए, क्यूएफएन सहित घटकों की एक विस्तृत श्रृंखला रखता है ...
* सुलभ अवयव ऊँचाई: 20 मिमी
1. 120 पीसी सामग्री स्टेशन - विभिन्न सामग्रियों और उत्पाद के विभिन्न विनिर्देशों और पैकेजों की बढ़ती आवश्यकताओं को पूरा कर सकते हैं।
1) 120 पीसी 8 मिमी सामग्री स्टेशन एनएक्सटी इलेक्ट्रिक फीडर, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी और 44 मिमी एनएक्सटी इलेक्ट्रिक फीडर, कंपन फीडर और आईसी ट्रे का समर्थन करते हैं।
2) NXT इलेक्ट्रिक प्लेटफॉर्म स्पेसिफिकेशन: 8mm-44mm NXT इलेक्ट्रिक फीडर, इलेक्ट्रिक फीडर स्टेबल फीडिंग, हाई प्रिसिजन, लॉन्ग सर्विस लाइफ।
2. स्वतंत्र माउंटिंग हेड्स के 8 समूह - माउंटिंग हेड्स के 8 समूहों को अलग-अलग नोजल के साथ वितरित किया जाता है, जो अधिक विशिष्टताओं वाले उत्पादों की माउंटिंग आवश्यकताओं के लिए उपयुक्त होते हैं।
1) बढ़ते सिर के 8 समूह डबल हथियारों का एहसास कर सकते हैं और चार सिर एक साथ उठाते हैं, एक ही समय में सामग्री उठाते हैं, पिकिंग दक्षता में काफी सुधार होता है।
3. व्यापक दक्षता 20000 पीसी / एच है, और अधिकतम दक्षता 26000 पीसी / एच है।
1) विभिन्न घटकों (प्रतिरोध, समाई, चिप) की बढ़ती गति 20000 पीसी / एच।
2) केवल समाई या प्रतिरोध या एलईडी लैंप बढ़ते गति 26000 पीसी / एच है।
4. 8 पीसी हाई-स्पीड कैमरे, 2 पीसी हाई-डेफिनिशन कैमरे - विभिन्न घटकों की दृश्य पहचान आवश्यकताओं को पूरा करने के लिए।
1) हाई-स्पीड कैमरा 10 मिमी से कम व्यास वाले घटकों की दृश्य पहचान को पूरा कर सकता है, जिसमें प्रतिरोध, समाई, दीपक मनका, ट्रांजिस्टर, डायोड, आदि शामिल हैं।
5. प्रतिरोध और समाई 0201 से ऊपर, 0.3 मिमी पिन चिप।
1) 0201 घटकों की बढ़ती आवश्यकताओं को पूरा करने के लिए इलेक्ट्रिक फीडर का उपयोग करें।
2) सटीक दृष्टि वाला हाई डेफिनिशन कैमरा क्यूपीएफ, बीजीए, क्यूएफपी इत्यादि की चिप माउंटिंग आवश्यकताओं को पूरा कर सकता है।
6. पीसीबी 3 मिमी से कम मोटाई के साथ, 340 * 560 मिमी।
1) 1 मिमी-3 मिमी की मोटाई के साथ पीसीबी का समर्थन करें।
अवयव
HW विज़न सिस्टम असिस्ट 0201, BGA, QFN, QFP, LED और लगभग सभी SMT घटकों की एक विस्तृत श्रृंखला के सटीक प्लेसमेंट की अनुमति देता है।
दृष्टि प्रणाली
HW-श्रृंखला विज़न पिक एंड प्लेस सिस्टम सभी ऑपरेटरों के लिए प्रोग्रामिंग के लिए आसान है, बुद्धिमान और संचालन में तेज़ है
फ़ीडर
यामाहा न्यूमेटिक फीडर और इलेक्ट्रिकल फीडर को अपनाया गया, आकार में 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी और 44 मिमी शामिल हैं।
